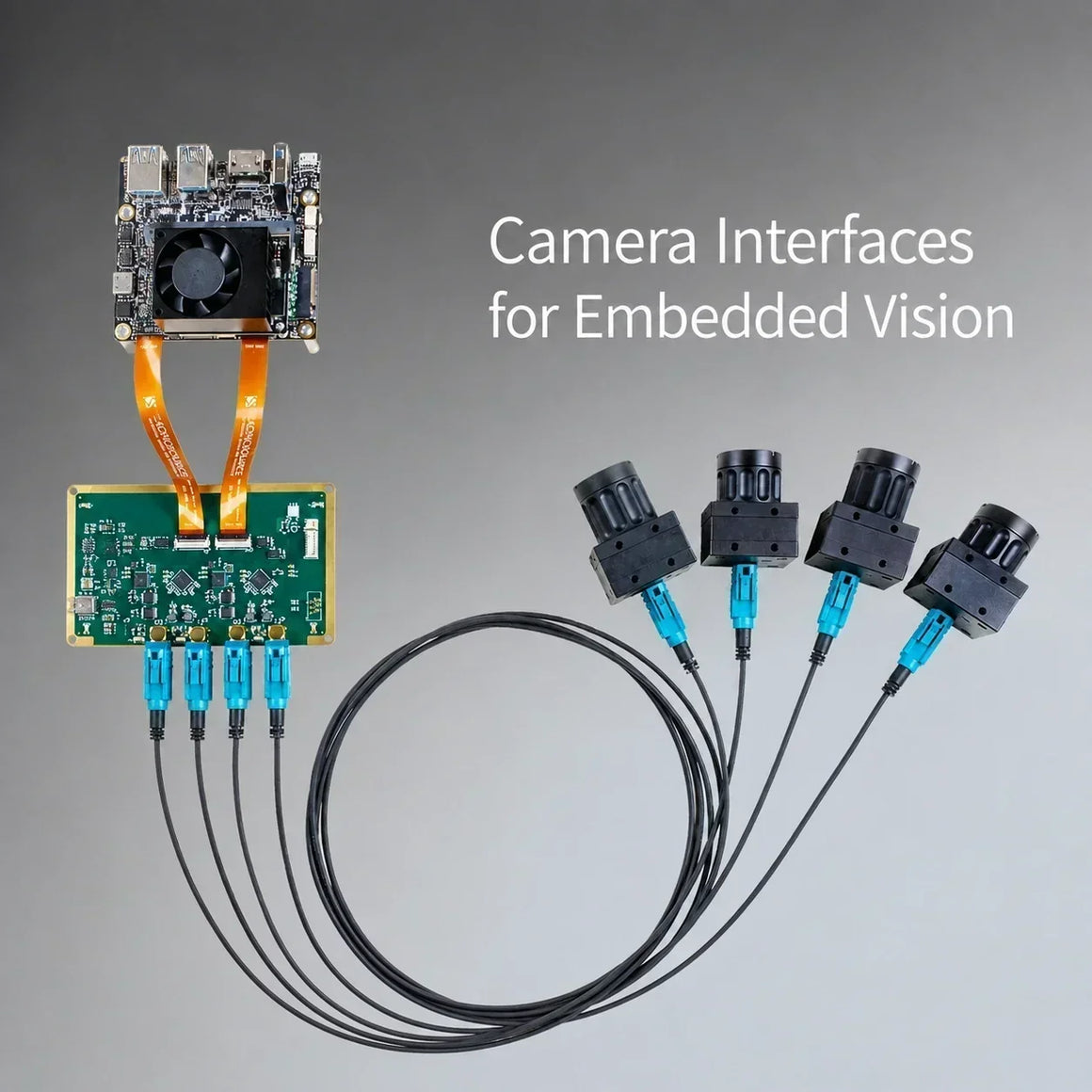

MIPI CSI-2 frente a GMSL2 y FPD-Link III: interfaces de cámara para sistemas de visión integrada
MIPI CSI-2 frente a GMSL2 y FPD-Link III es principalmente una elección entre la integración directa de cámaras a corta distancia y las arquitecturas de serializador/deserializador para distancias más largas.
MIPI CSI-2 suele ser adecuado cuando la cámara puede colocarse cerca del procesador. GMSL2 y FPD-Link III permiten colocar la cámara a distancia mediante cable coaxial. La interfaz adecuada también depende del formato de la cámara, la protección ambiental, la compatibilidad del procesador, el número de cámaras y la compatibilidad del software.
¿Qué interfaz de cámara integrada debería elegir?
MIPI CSI-2 frente a GMSL2 frente a FPD-Link III
MIPI CSI-2 está diseñada para conexiones compactas y directas entre la cámara y el procesador, mientras que GMSL2 y FPD-Link III están diseñadas para sistemas de cámaras remotas que requieren cables más largos.
| Factor de selección | MIPI CSI-2 | GMSL2 | FPD-Link III |
|---|---|---|---|
| Arquitectura | Conexión directa entre la cámara y el procesador | Conexión de serializador/deserializador | Conexión de serializador/deserializador |
| Ubicación habitual de la cámara | Cerca del procesador | Remota respecto al procesador | Remota respecto al procesador |
| Familia TIS actual | Módulos 36S de una sola placa | Cámaras Acuva IP67 | Cámaras 36C a nivel de placa y con certificación IP67 |
| Cableado TIS documentado | Conexión FPC de 22 pines de corta distancia | Cable coaxial de hasta 15 m | Cable coaxial de hasta 15 m |
| Velocidad de interfaz documentada | Hasta 10 Gbps en cuatro carriles | Hasta 6 Gbps | Hasta 4,16 Gbps |
| Hardware adicional | Entrada CSI-2 o placa portadora compatibles | Deserializador GMSL2 compatible | Deserializador FPD-Link III compatible |
| Motivo principal para elegir | Integración directa y compacta | Integración robusta de cámaras remotas | integración remota a nivel de placa o en carcasa |
La cartera de The Imaging Source asigna estas interfaces a distintas familias de cámaras formatos y rutas de diseños de referencia compatibles.
Comparar la cartera de cámaras embebidas
Revisar las cámaras MIPI CSI-2, GMSL2 y FPD-Link III, así como las opciones de sensores, diseños de referencia y hardware complementario.
¿Cómo funcionan MIPI CSI-2, GMSL2 y FPD-Link III?
MIPI CSI-2 transfiere los datos de imagen directamente a un procesador, mientras que GMSL2 y FPD-Link III serializan la señal de la cámara para transmitirla a través de un cable más largo.
Arquitectura MIPI CSI-2 directa
Una cámara MIPI CSI-2 se conecta a una entrada CSI-2 compatible de la placa portadora o del procesador.
Módulo de cámara → cable FPC → placa portadora o procesador → aplicación
La arquitectura directa reduce la necesidad de hardware adicional de conversión de interfaz. Sin embargo, la cámara, el conector, la asignación de pines, la configuración de carriles, el controlador y la entrada del procesador deben ser compatibles.
La serie TIS 36S utiliza una conexión de 22 pines y admite hasta cuatro carriles de datos CSI-2 en las configuraciones documentadas.
Arquitectura SerDes GMSL2 y FPD-Link III
GMSL2 y FPD-Link III utilizan un serializador cerca de la cámara y un deserializador cerca del procesador.
Cámara y serializador → cable coaxial → deserializador → salida CSI-2 → procesador
El serializador prepara el flujo de imágenes para su transmisión. El deserializador lo reconstruye para la plataforma anfitriona. Según la configuración, el cable también puede transportar alimentación y datos de control.
Por lo tanto, la cámara, el cable, el serializador, el deserializador, la placa portadora y el software deben evaluarse como un único sistema.
¿Cuándo debería elegir MIPI CSI-2?
Elige MIPI CSI-2 cuando la cámara pueda colocarse cerca del el procesador y la integración directa y compacta son el requisito principal.
MIPI CSI-2 es adecuado cuando
- La cámara y el procesador están ubicados dentro del mismo dispositivo.
- Se requiere una cámara board-level pequeña.
- La transferencia de imágenes con baja latencia es importante.
- El procesador proporciona una entrada CSI-2 compatible.
- El controlador de cámara necesario está disponible.
- No se requiere cableado externo largo.
¿Qué debes confirmar?
Un conector coincidente no confirma automáticamente la compatibilidad. Comprueba:
- Asignación de conectores y pines
- Número y velocidad de los carriles CSI-2
- Formato de píxel y profundidad de bits
- Disponibilidad del controlador del sensor
- Configuración del árbol de dispositivos
- Compatibilidad con la placa portadora
- Frecuencia de imagen a la resolución requerida
- Longitud y trazado del cable
Explora la gama de cámaras 36S MIPI CSI-2 de The Imaging Source integración compacta de visión embebida con cámara board-level.
¿Cuándo debería elegir GMSL2?
Elige GMSL2 para aplicaciones que requieran una cámara resistente con carcasa situada de forma remota respecto a la plataforma de procesamiento.
La serie Acuva combina GMSL2 con carcasas con clasificación IP67, conectores FAKRA conectores y alimentación a través del coaxial. La documentación actual de TIS especifica distancias de cable de hasta 15 m y una transferencia de datos de hasta 6 Gbps para configuraciones compatibles.
GMSL2 es adecuado cuando
- La cámara está instalada de forma remota.
- Se requiere una cámara IP67 resistente.
- Una única conexión coaxial debe transportar los datos de imagen y la alimentación.
- La aplicación implica robótica, maquinaria móvil o entornos expuestos instalaciones.
- Hay disponible un deserializador GMSL2 compatible.
- Es necesario conectar varias cámaras remotas a una plataforma de procesamiento.
¿Qué debes confirmar?
Evalúa la cadena de señal completa:
- Cámara y serializador
- Cable coaxial y conectores
- Implementación de alimentación a través del coaxial
- Placa deserializadora
- Placa portadora o procesador
- Controlador y sistema operativo
- Activación y sincronización
Explora las cámaras GMSL2 Acuva de The Imaging Source para instalaciones resistentes, sistemas de visión embebida con cámaras remotas.
¿Cuándo debería elegir FPD-Link III?
Elija FPD-Link III cuando se requiera una cámara board-level o IP67 remota y la plataforma de procesamiento admite un deserializador FPD-Link III compatible.
La serie TIS 36C incluye módulos board-level compactos y carcasas protegidas cámaras. Las configuraciones documentadas admiten distancias de cable de hasta 15 m.
FPD-Link III es adecuado cuando
- Se requiere una cámara board-level remota.
- Se requiere una cámara remota IP67.
- La plataforma ya dispone de una vía de integración FPD-Link III.
- Se necesitan funciones de disparo y E/S en la cámara.
- Hay un sensor adecuado disponible en la gama 36C.
¿Qué debe confirmar?
Comprobar:
- Compatibilidad del serializador y deserializador
- Configuración del cable y FAKRA
- Requisitos de suministro eléctrico
- Número de cámaras
- Compatibilidad con disparo y sincronización
- Compatibilidad del procesador y la placa portadora
- Versión del controlador, BSP y sistema operativo
GMSL2 y FPD-Link III no son intercambiables. Ofrecen una funcionalidad similar para la conectividad de cámaras remotas, pero dependen de hardware y software diferentes.
Ver la gama de cámaras FPD-Link III 36C de The Imaging Source para uso remoto integración de visión embebida con cámara board-level y carcasa protegida.
¿Por qué el ancho de banda máximo no es suficiente?
La velocidad máxima de la interfaz no determina por sí sola la frecuencia de fotogramas final de la aplicación.
El rendimiento del sistema también depende de:
- Salida del sensor
- Resolución y profundidad de bits
- Número y velocidad de los carriles CSI-2
- Capacidad de salida del deserializador
- Número de cámaras
- Canales de captura del procesador
- Ancho de banda del ISP y la memoria
- Configuración del software
Calcule los requisitos con todas las cámaras funcionando simultáneamente, en lugar de comparar únicamente las velocidades de interfaz anunciadas.
Un punto de partida útil es:
resolución × frecuencia de fotogramas × profundidad de bits × número de cámaras
Durante la validación del sistema también deben incluirse la sobrecarga del protocolo y las limitaciones de la plataforma.
¿Cómo influyen los sistemas multicámara y la sincronización en la elección?
Los sistemas multicámara requieren suficientes entradas de deserializador y ancho de banda CSI-2, la capacidad del procesador y la compatibilidad del software con cada flujo de imágenes.
Confirmar
Los diseños de referencia seleccionados para NVIDIA® Jetson Orin™ admiten hasta cuatro cámaras compatibles con GMSL2 o FPD-Link III mediante el deserializador.
El diseño de referencia documentado de NXP i.MX 8M Plus admite hasta dos cámaras, según la configuración de la interfaz.
¿Estás planificando un sistema multicámara?
Comparte la cantidad de cámaras, la resolución, la frecuencia de fotogramas, la distancia del cable y plataforma de procesamiento para recibir orientación inicial sobre la selección.
¿Qué plataformas son compatibles con estas interfaces de cámara?
La compatibilidad de la plataforma depende de la combinación completa de cámara, placa portadora, combinación de deserializador, sistema operativo y controlador.
| Plataforma | MIPI CSI-2 | GMSL2 | FPD-Link III |
|---|---|---|---|
| NVIDIA Jetson Orin | Compatible mediante configuraciones documentadas de placas portadoras | Compatible mediante hardware deserializador compatible | Compatible mediante hardware deserializador compatible |
| NXP i.MX 8M Plus | Compatible mediante el diseño de referencia documentado | Se requiere hardware deserializador adicional | Se requiere hardware deserializador adicional |
| Raspberry Pi 5 | Configuraciones 36S seleccionadas | No se ha confirmado ninguna ruta en el material revisado | No se ha confirmado ninguna ruta en el material revisado |
Confirme la compatibilidad antes de la producción. Confirme el modelo exacto de la cámara, la BSP, el controlador y el sistema operativo publicar antes de la producción.
¿Cuáles son los errores más comunes al seleccionar una interfaz?
Los errores más comunes se deben a seleccionar la interfaz sin evaluar el sistema de imagen completo.
Seleccionar únicamente según la longitud del cable
La distancia no determina el formato de cámara, el sensor, el procesador ni la ruta de software necesarios.
Suponer que todos los conectores CSI-2 son compatibles
Un conector coincidente no confirma la compatibilidad del esquema de pines, el número de carriles, el controlador ni el ISP.
Comparar únicamente las velocidades máximas de datos
Una velocidad de interfaz superior no garantiza una frecuencia de imagen utilizable más alta.
Ignorar el deserializador
El deserializador afecta al número de cámaras, el ancho de banda, la sincronización, los canales virtuales y los requisitos del controlador.
Probar solo una cámara
Un prototipo con una sola cámara no valida el ancho de banda, el consumo de energía ni el comportamiento térmico de un sistema multicámara.
Considerar un diseño de referencia como validación final
Un diseño de referencia puede reducir el esfuerzo de integración, pero el sistema final aún requiere pruebas específicas para la aplicación.
Descarga el catálogo de cámaras de visión integrada
El catálogo de cámaras de visión embebida reúne las interfaces actuales de TIS familias y opciones de diseños de referencia en un único documento especializado.
Incluye:
Utilice el catálogo para crear una preselección inicial. Confirme la disponibilidad actual disponibilidad, compatibilidad con la plataforma y compatibilidad de software antes de selección final.
Preseleccione una configuración de cámara embebida
Compare las opciones actuales de cámaras, interfaces, sensores y plataformas.
